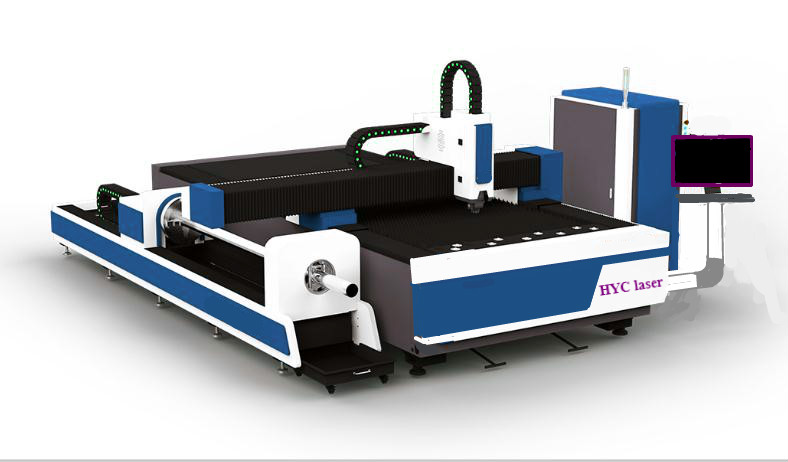

YC-GB3015板管一體光纖激光切割機又名板管一體激光切割機采用了集方管、圓管、扁圓管、平面切割為一體的管板兩用激光切割機，支持金屬板材與各種口徑類型的管材切割。多功能，實用性強，帶有精密刻度的馬鞍形管材支撐架，可確保切割6米長的管材不變形，是一款廠家推薦的管板兩用光纖激光切割機.

  YC-GB3015管板兩用光纖激光切割機功能特點：

    ■集方管、圓管、扁圓管、平面切割為一體的光纖激光切割機，多功能，實用性強

    ■龍門雙驅動，采用德國齒輪齒條傳動結構，優良的切割性能及穩定性

    ■自定心式夾具系統確保穩定的管材輸送過程，從而保證高精度、高質量的加工產品

    ■精準的加工尺寸、可代替多道傳統加工設備如鋸切、打孔等

    ■帶有精密刻度的馬鞍形管材支撐架，可確保切割6米長的管材不變形

性能指標參數

YC-GB3015管板一體光纖激光切割機產品應用：

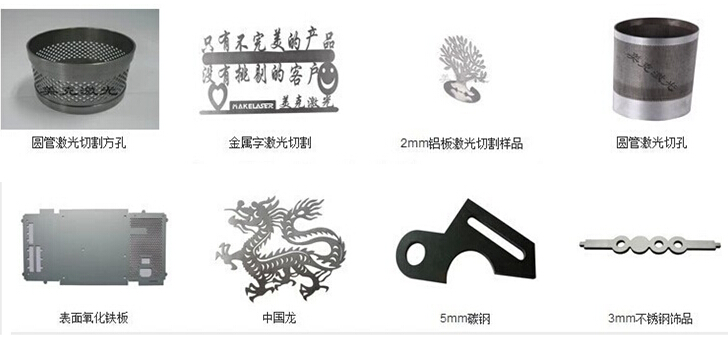

適用材料：

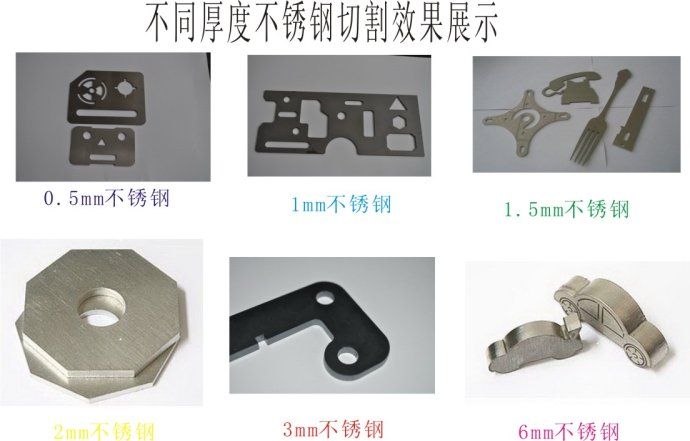

   主要用于切割碳鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、鍍鋁鋅板、黃銅、紫銅等多種金屬材料的快速切割。

行業應用：

  應用行業：  鈑金制造、體育器材、健身器材、糧食機械、紡織機械、工程機械、機車制造、農林機械、電梯制造廚具制造、通風管道、裝飾廣告、激光對外加工服務等各種機械制造加工行業。

光纖激光切割機主機

   機床主機由床身、橫梁、Z 軸裝置、操作控制部分，氣路水路等部分組成。
（1） 床身部分:
   床身采用整體焊接結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因焊接及加工而產生的應力，從而大大地提高了機床的穩定性，X、Y、Z 軸均采用日本進口伺服電機，配備高剛性精密減速機及高精度滾珠絲桿、高精度斜齒輪齒條、高精度直線導軌等高效傳動機構，有效地保證了傳動的精度；機床配有自動潤滑裝置，切割區域設有除塵排煙裝置，切割區底部裝有廢料車，可定期拉出清理廢料。

（2）橫梁部分:

   橫梁采用輕量化鑄造結構，經退火消除內應力后進行粗加工，經過二次振動時效處理后精加工而成，較好地解決了因鑄造及加工而產生的應力，從而大大地提高了機床的穩定性。

（3）Z軸上下裝置:
   Z軸上下裝置就是實現切割頭的上下運動。Z軸裝置中的電容傳感器檢測出切割嘴到板材表面的距離后，將信號反饋到控制系統，然后由控制系統控制Z軸電機驅動切割頭上下運動，從而控制了切割嘴與板材的距離不變，有效地保證切割質量。

（4）氣路及水路系統:
   YC-GQ3015光纖激光切割機的氣路有兩部分，一部分為提供給切割頭的切割氣體，可以使用清潔干燥的壓縮空氣、高純氧氣和高純氮?dú)?。另一部分為設備運動輔助氣體，全部都是清潔干燥的壓縮空氣。
   切割氣體分為三種氣體：氮?dú)?、氧氣和空氣，并且這三種氣體可以通過人工自由選擇。工作臺中的輔助氣體直接驅動氣缸，利用除塵風機的高效洗塵能力實現除煙除塵。
   水路系統主要包括兩部分：一部分是冷卻水從冷水機組出來后，一路進入激光器，制冷空調循環后回到冷水機。一路進入激光切割頭部分循環后回到冷水機。

切割頭與隨動部分

   切割頭部分采用進口光纖激光專用切割頭與電容非接觸式的高度自動跟蹤系統。根據光纖激光的物理特性，該切割頭標配的5寸焦距的透鏡可以用于不同厚度的板材切割，免去更換不同聚焦鏡的麻煩。也可根據客戶板材需求更換合適的透鏡。

全功能PC系統
   YC-3015光纖激光切割機采用PC控制系統，該系統基于Windows中英文操作界面，具有高可靠性、高性能、和網絡化等特點，性價比高，操作簡易，使用方便。

   優越性能：

   模塊化結構
   集成化、智能化
   高速度、高精度
   人機界面
   全面診斷功能，快速查找故障
   擁有華宇誠激光專家切割工藝參數庫，并且備有人性化的專家?guī)靺?shù)界面，可在界面中實時修改激光切割工藝參數。
   以太網通訊接口可以與計算機直接通訊，傳輸零件程序文件。
   具有狀態顯示和當前位置的顯示功能。
   硬盤存儲空間500G，可直接從硬盤上調用加工程序，不受系統內存限制。
   遠程診斷功能，數字化伺服系統。19″彩色液晶顯示器。

操作系統優勢：
   板材表面高度跟蹤控制（隨動功能）
   回退功能
   斷點返回功能
   蛙跳功能
   共邊切割等功能
